高铁轻轨电缆WDZR-DZY22

高铁轻轨地铁隧道专用电缆WZR-DZY
产品名称:

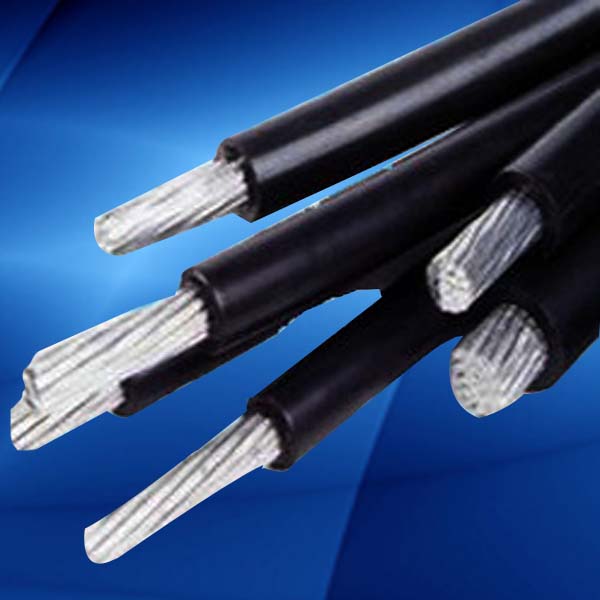

高铁轻轨地铁隧道专用电缆WZR-DZY

产品分类:高铁轻轨电缆WDZR-DZY22

 本产品高铁轻轨地铁隧道专用电缆WZR-DZY由天津金山电线电缆股份有限公司开发并命名,是一款专用于高铁轻轨地铁隧道的环保性电缆。以下是由天津金山线缆销售部为您提供的关于本产品高铁轻轨地铁隧

额定电压:
订购热线:400-030-9238
批发电话:133-7030-9238    在线QQ报价:和我交谈!
在线订购高铁轻轨地铁隧道专用电缆WZR-DZY

产品详情

产 品 描 述

 本产品高铁轻轨地铁隧道专用电缆WZR-DZY由天津金山电线电缆股份有限公司开发并命名,是一款专用于高铁轻轨地铁隧道的环保性电缆。以下是由天津金山线缆销售部为您提供的关于本产品高铁轻轨地铁隧道专用电缆WZR-DZY的详细介绍:

该电缆适用于地铁.隧道.车站等相对密闭人员集中.有很高的阻燃要求.且特别要求在燃烧时不生产浓烟,有毒害作用的卤酸气体及严禁燃烧产生“二次灾害”的苛刻环境下使用。尤其适用于隧道沿线及配电柜与地铁之间的敷设。


一、执行标准standard:
企业标准Enterprise’s standard
二.适用范围Applications:
    该电缆适用于地铁.隧道.车站等相对密闭人员集中.有很高的阻燃要求.且特别要求在燃烧时不生产浓烟,有毒害作用的卤酸气体及严禁燃烧产生“二次灾害”的苛刻环境下使用。尤其适用于隧道沿线及配电柜与地铁之间的敷设。
  Suitable for subway.tunnel,station etc with crowded people wherever requires higher flame-retardant,less amount of smoke and poisonous halogen gas when burning and not cause“the second disaster”.Especially suitable for installation and laid along tunnel line.power cabinet and rai1way.
三、使用特性Properties:
    1.产品型号:WZR-DZY(具体规格参见附表)
  Model:WZR-DZY(detail is see the attached table)
  注:①WZR(A、B)-DZY WZR(A、B)-DZY均与上型号等效。
      ②阻燃级别:WZRA--为A类低烟无卤阻燃
                  WZRB--为B类低烟无卤阻燃
                  WZR---为c类低烟无卤阻燃
  2.额定电压750V,1500V
  Rated voltage:750V.1500V
  3.标称截面O.5-400mm2
  Nominal cross section area:O.5-400mm2
  4.导体长期工作温度70℃,短路过载温度可达到130℃(5s)
  Permissible long-term working temperature is 70℃.Max.working temperature of the conductors in short- circuit is 130℃.(5S)
  5.电缆最小允许弯曲半径不超过电缆直径的15倍。
    Allowed Min.bending radius are not more than 1 5 times 0f cable O.D.
  6.电绝缘性能,物理机械性能优异
    Possessing good electrical insulation performance,physical mechanical properties.
7.电缆阻燃性能达到GB/T18380.3-2001电缆成束燃烧试验A、B、C类(IEC332-3)的要求
Flame-residence comforts to the requirement of GB/T1 8380.3-2001(IEC332-3)
8、低烟特性:满足GB/T17650-1998,GB/T17651—1998的要求
Low-smoke property comforts to GB/T17650-1 998.GB/T17651—1 9989.
9、无卤特性:(1)导电率≤10  μs/mm
               (2)PH值≥4.3
 Non-halogen property:(1)Conductivity≤10 μs/ram
                       (2)PH≥4.3
10、烟气毒性符合GAl32准安全级的要求。
  Smoke poisonous conform to GAl32.
空气敷设长期连续负荷载流量单位:A
Continue loading current of cable laid in air

截面 mm 2Cross Section

DZY-WZR(A 、 B)-750V

DZY-WZR(A 、 B)-1500V

接触 Contact

非接触 Non contact

接触 Contact

非接触 Non contact

0.5

7

9

6

8

0.75

10

13

10

12

1.0

15

17

1 5

16

1.5

19

22

1 9

21

2.5

26

29

25

27

4.0

34

38

32

37

6.O

44

48

42

46

10

62

70

60

68

16

85

94

80

92

25

110

121

105

117

35

135

150

129

146

50

170

188

163

183

70

220

244

211

240

95

270

302

259

296

120

320

358

307

350

185

425

469

412

461

240

510

572

497

562

300

570

632

551

622

400

690

760

668

758

注:环境温度为40:C Note:environment temperature is 40℃
地铁隧道专用电缆结构参数表Cable construction

序号
No

标称截面
Nominal Cross-Section
Area
mm 2

线芯结构
根数/单线直径
Core Structure No / Dia .
mm

电缆最大外径 mm
Max . O . D .

电缆参考重量 kg / km
Approx . Weight

20 ℃ 时导体电阻
D . C resistance at 20 ℃
Ω / km

750V

1500V

750V

1500V

1

0.5

16 / 0.2

3.60

4.20

14

16

40.1

2

0.75

19 / 0.23

3.80

4.40

17

19

25.6

3

1.0

19 / 0.26

4.10

5.00

23

26

19.9

4

1.5

19 / 0.32

4.50

5.30

31

33

12.8

5

2.5

16 / 0.2

5.20

6.00

40

44

7.74

6

4.0

19 / 0.23

6.00

6.80

61

66

4.97

7

6.0

19 / 0.64

6.70

7.40

85

91

3.35

8

10

49 / 0.52

8.30

9.10

138

150

1.95

9

16

49 / 0.64

9.40

10.8

196

210

1.24

10

25

98 / 0.58

11.3

12.1

296

313

O.78

11

35

133 / 0.68

12.9

13.7

414

434

0.557

12

50

133 / 0.68

14.6

15.0

548

570

O.414

13

70

189 / 0.68

16.0

16.4

760

786

0.227

14

95

259 / 0.68

18.2

18.6

993

1021

0.210

15

120

259 / 0.76

20.2

20.6

1250

1288

O.164

16

150

336 / 0.74

22.2

22.6

1538

1576

0.132

17

185

427 / 0.85

24.8

25.2

1846

1901

0.108

18

240

427 / 0.85

28.4

28.8

2446

2468

0.0817

19

300

518 / 0.85

32.2

32.8

2995

3042

O.0654

20

400

703 / 0.85

36.4

36.8

4530

461 3

0.0490

编制说明Directions:
    1.低烟无卤阻燃聚烯烃绝缘地铁隧道专用电缆连续负载电流是依据IEC-287电缆载流量计算标准进行计算的,并通过修正确定。
    Continuous loading current of cable is calculated per IEC-287
    2.此地铁隧道专用电缆的长期工作温度不超过70℃。
    Long-term working temperature is not more than 70℃.
    3.布线方式分为接触与非接触两种,其中非接触指电缆间的相互距离大于二倍的电缆外径.接触即指电缆相互靠在一起或相互间距小于二倍的电缆外径。
  Laid method:contact and non contact.Non contact laid means the distance between the laying cable is more than 2 times of cable O.D.Contact laid means the distance between the laying cable is not more than 2 times of cable O.D.
    4.周围环境温度以40℃作为基准温度。
    Environment temperature is supposed 40℃ as basic temperature
环境温度变化修正系数表
The revised coefficient of the environmental temperature change

载流量校正系数 Loading current of cable revised coefficient

环境温度
E nvironment

10

1 5

20

25

30

35

40

45

50

工作温度 temperature
Working temperature
70 ℃

1.41

1.35

1.29

1.22

1.15

1.08

1.00

O.93

O.88

电缆敷设于塑料槽中载流量修正系数表
The revised coefficient of the cable loading current lay in plastic flume

电缆层数
No . of the cable layer

同时工作系数 K Coefficient K

1.00

O.80

0.50

1

0.64

0.80

0.95

2

0.50

0.75

0.90

3

0.45

O.70

0.85

4

0.40

0.65

0.80

注:K系指在塑料槽中有负荷电缆根数与总的电缆根数之比(负荷电缆我指通是流发热电缆,信号线除外)。
                                                    Note.  k=   Loading current cables


                                                                      Total number of the cables
(Loading current cables means cables that generating heat when working excet for signal line)
电缆穿管敷时载流量修正系数表
 The revised coefficient of the cable loading current lay in tube

穿管根数
The number of the cables in tube

修正系数
Revised coefficient

2 ~ 4

0.80

5 ~ 8

0.60

9 ~ 12

0.50

12 以上

0.45

注:
1.穿管根数指有负荷发热的电缆根数。
2.穿管线的体积不超过管体积的40%。
3.当管并列敷设时乘0.95修正系数。
Note:
1) The number of the cable in tube means the number of the cables which generates heat while loading.
2)The cable’s volume is not more than 40% of the rube’s volume.
3)When cable laid stand by stand,multiply the revised coefficient with 0.95
